수위계

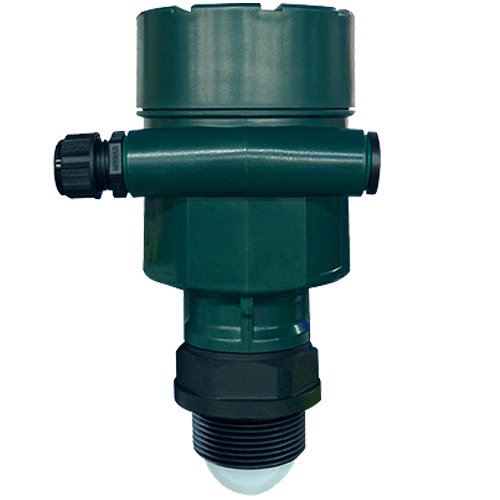

  • HRD-81 (80GHz Smart Radar Level Transmitter)

    ■ 측정원리
    80G 레이더 레벨 미터는 FMCW(주파수 변조 연속파) 기술을 사용합니다. 안테나는 고주파 FM 레이더 신호를 방출하며 레이더 신호의 주파수는 선형적으로 증가합니다. 전송된 레이더 신호는 측정 매체에 의해 반사된 후 동일한 안테나에 의해 수신됩니다.
    동시에 전송된 신호의 주파수와 수신된 신호의 주파수 간의 주파수 차이는 측정된 거리에 비례합니다. 수집된 주파수차 신호는 FFT(Fast Fourier Transform)를 거쳐 반사된 에코의 스펙트럼을 얻고 이를 기반으로 측정 대상의 거리를 계산합니다.

    ■ 제품특징
    26G 또는 6G 레이더와 비교하여 80G 레이더는 더 높은 주파수, 더 짧은 파장, 더 작은 빔 각도 및 더 집중된 에너지의 특성을 가지며 FMCW 기술을 적용하여 다음과 같은 특성을 갖습니다.
    - 넓은 측정 범위와 작은 사각지대
    - 작은 빔 각도, 작은 안테나 크기, 설치가 용이합니다.
    - 탱크 노즐 크기 및 장애물의 영향을 덜 받습니다.
    - 높은 측정 정확도, 강력한 간섭 방지 능력 및 높은 신뢰성.

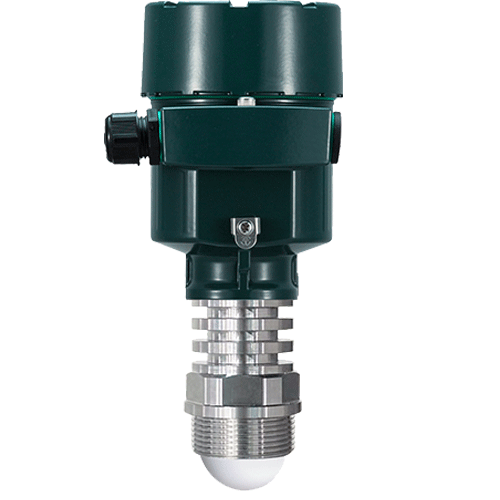

    ■ HRD-81 (80GHz Smart Radar Level Transmitter)

    · 측정범위 : 0~10/20/35/85/120M
    · 취부방법 : 나사산 또는 프렌지
    · 연결부 재질 : PVDF/SS304/SS316L
    · 센서재질 : PTFE/PEEK
    · 사용온도 : -40'C to 120/200/300'C
    · 사용압력 : -0.1~4.0MPa
    · 정확성 : ±1mm
    · 분해능 : 1mm
    · 주파수 : 78~80GHz
    · 출력 및 전원 : DC 4~20mA / RS485
    - 24VDC two-wire system
    - 24VDC four-wire system
    - 220V AC four-wire system
    · 보호등급 : IP68
    · 특징 : 화학 산업, 제련산업 등과 같은 일반 액체 저장 탱크의 액체 레벨 측정

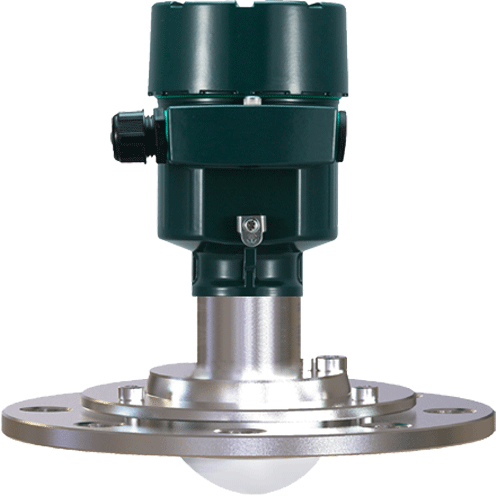

  • HRD-82 (80GHz Smart Radar Level Transmitter)

    ■ HRD-82 (80GHz Smart Radar Level Transmitter)

    · 측정범위 : 0~10/20/35/85/120M
    · 취부방법 : 프렌지
    · 연결부 재질 : SS304/SS316L
    · 센서재질 : PTFE
    · 사용온도 : -40'C to 120/200'C
    · 사용압력 : -0.1~4.0MPa
    · 정확성 : ±1mm
    · 분해능 : 1mm
    · 주파수 : 78~80GHz
    · 출력 및 전원 : DC 4~20mA / RS485
    - 24VDC two-wire system
    - 24VDC four-wire system
    - 220V AC four-wire system
    · 보호등급 : IP68
    · 특징 : 화학 산업, 제련, 식품 가공 및 기타 산업에서 다양한 액체(염산, 질산, 황산, 알칼리 등) 저장 탱크의 액체 레벨 측정

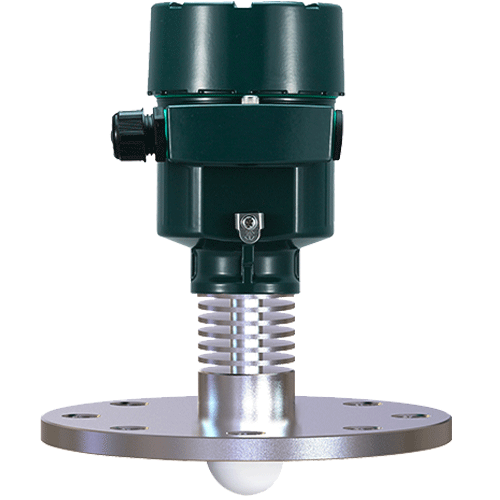

  • HRD-83 (80GHz Smart Radar Level Transmitter)

    ■ HRD-83 (80GHz Smart Radar Level Transmitter)

    · 측정범위 : 0~10/20/35/85/120M
    · 취부방법 : 프렌지
    · 연결부 재질 : SS304/SS316L
    · 센서재질 : PTFE
    · 사용온도 : -40'C to 120/200'C
    · 사용압력 : -0.1~3.0MPa
    · 정확성 : ±1mm
    · 분해능 : 1mm
    · 주파수 : 78~80GHz
    · 출력 및 전원 : DC 4~20mA / RS485
    - 24VDC two-wire system
    - 24VDC four-wire system
    - 220V AC four-wire system
    · 보호등급 : IP68
    · 특징 : 시멘트, 강철, 전력, 석탄 등 고체 및 분체 저장 탱크의 물질 레벨 측정

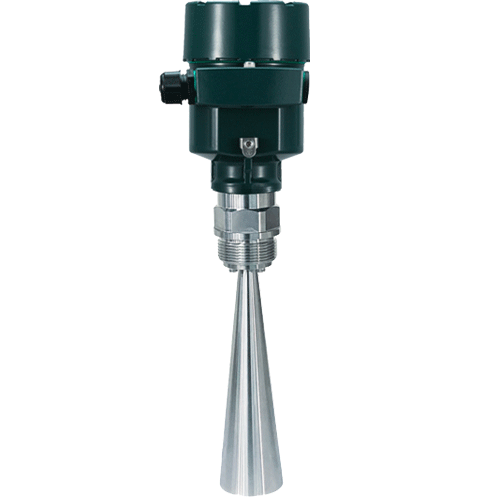

  • HRD-84 (80GHz Smart Radar Level Transmitter)

    ■ HRD-84 (80GHz Smart Radar Level Transmitter)

    · 측정범위 : 0~10/20/35/85/120M
    · 취부방법 : 나사산 또는 프렌지
    · 연결부 재질 : SS304/SS316L
    · 안테나 크기 및 재질 : Φ46mm/Φ76mm, SS304/SS316L
    · 사용온도 : -40'C to 120/200/300/450'C
    · 사용압력 : -0.1~4.0MPa
    · 정확성 : ±1mm
    · 분해능 : 1mm
    · 주파수 : 78~80GHz
    · 출력 및 전원 : DC 4~20mA / RS485
    - 24VDC two-wire system
    - 24VDC four-wire system
    - 220V AC four-wire system
    · 보호등급 : IP68
    · 특징 :
    - 석유, 화학, 제련 및 기타 산업의 액체 레벨 저장 탱크 측정
    - 강철, 전력, 석탄 및 건축 자재와 같은 산업의 고체 저장 탱크의 물질 레벨 측정

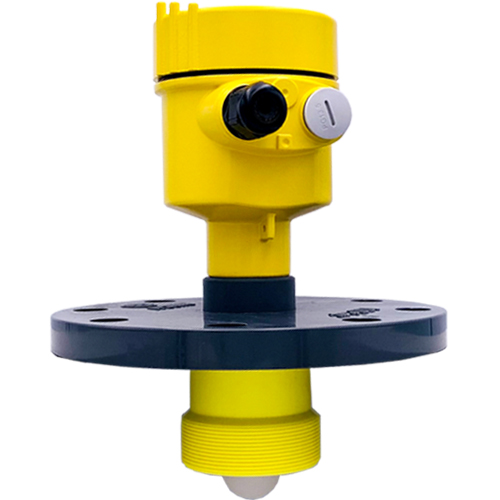

  • HRD-85 (80GHz Smart Radar Level Transmitter)

    ■ HRD-85 (80GHz Smart Radar Level Transmitter)

    · 측정범위 : 0~10/20/35/85/120M
    · 취부방법 : 나사산 또는 프렌지
    · 연결부 재질 : ABS/PTFE
    · 센서재질 : PTFE
    · 사용온도 : -40'C to 80/120'C
    · 사용압력 : -0.1~0.3MPa
    · 정확성 : ±2mm
    · 분해능 : 1mm
    · 주파수 : 78~80GHz
    · 출력 및 전원 : DC 4~20mA / RS485
    - 24VDC two-wire system
    - 24VDC four-wire system
    - 220V AC four-wire system
    · 보호등급 : IP68
    · 특징 : 일반적인 수처리 산업의 액체 레벨 측정

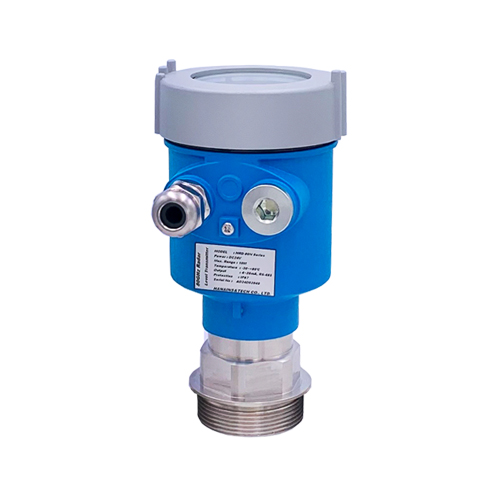

  • HRD-80N (80GHz Smart Radar Level Transmitter)

    ■ HRD-80N (80GHz Smart Radar Level Transmitter)

    · 측정범위 : 0~10/20/30/50M
    · 취부방법 : 나사산 또는 프렌지
    · 센서재질 : PTFE/PFA
    · 사용온도 : -30'C to 80'C
    · 사용압력 : -1~16bar
    · 정확성 : ±2mm
    · 분해능 : 1mm
    · 주파수 : 78~80GHz
    · 빔앵글 : 3°
    · 출력 및 전원 : DC 4~20mA / RS485
    - 24VDC two-wire system
    · 보호등급 : IP67

  • HRD-80W (80GHz Smart Radar Level Transmitter)

    ■ HRD-80W (80GHz Smart Radar Level Transmitter)

    · 측정범위 : 0~10/20/30M
    · 취부방법 : 나사산
    · 센서재질 : PTFE/PFA
    · 사용온도 : -20'C to 80'C
    · 사용압력 : -1~16bar
    · 정확성 : ±2mm
    · 분해능 : 1mm
    · 주파수 : 78~80GHz
    · 빔앵글 : 3°
    · 하우징 : PP/ABS
    · 출력 및 전원 : DC 4~20mA / RS485
    - 24VDC two-wire system
    · 보호등급 : IP67
