■ 제품특징
초음파 수위계 HUL-2000 각종 용기, 탱크 및 하천, 오픈된 수로의 액체수위를 측정하는데 탁월한 성능을 발휘합니다. 특히, 접촉식 수위계의 적용이 불가능한 곳 예를 들면, 프로세스가 산성이어서 접촉식 수위계를 부식시키는 현장, 하수처리장의 하수 내 오염물질이 접촉식 수위계를 오염시키는 현장 그리고 프로세스 액체의 점성이 높아서 접촉식 수위계에 달라붙어 수위측정이 어려운 현장, 측정범위가 커서 접촉식 수위계로는 측정하기가 곤란한 현장 등에 효과적으로 적용 할 수 있습니다.

■ 측정원리
초음파식 수위계(HUL-2000)는 통상 저장탱크의 상부에 트랜스듀서를 설치하여 전달된 펄스신호가 저장된 유체의 표면에 반사되어 되돌아오는 음파를 수신하고 그 왕복시간을 환산하여 사용자가 원하는 단위로 수위를 측정합니다.
어떤 물질에 압력을 가하면 전압이 발생되고, 반대로 전압을 가하면 압력이 발생되는데 이를 압전효과(Piezoelectricity) 라 하며 여러 물질 중에 압력이 발생할 때 그 두께가 변하는 것을 압전소자(Piezoelectricity element) 라고 합니다.
이 소자에 의한 송수신 장치를 트랜스듀서라고 통칭하며, 송수신용 트랜스듀서는 펄스전압에 의해 구동되어 초음파 펄스를 발생시키고, 측정물체에 맞고 반사되어 돌아오는 에코펄스를 다시 수신하여 펄스전압으로 변환시킵니다. 이 펄스전압은 트랜스미터에서 거리 및 수위로 환산되어 지시 및 신호전송을 하게 됩니다.

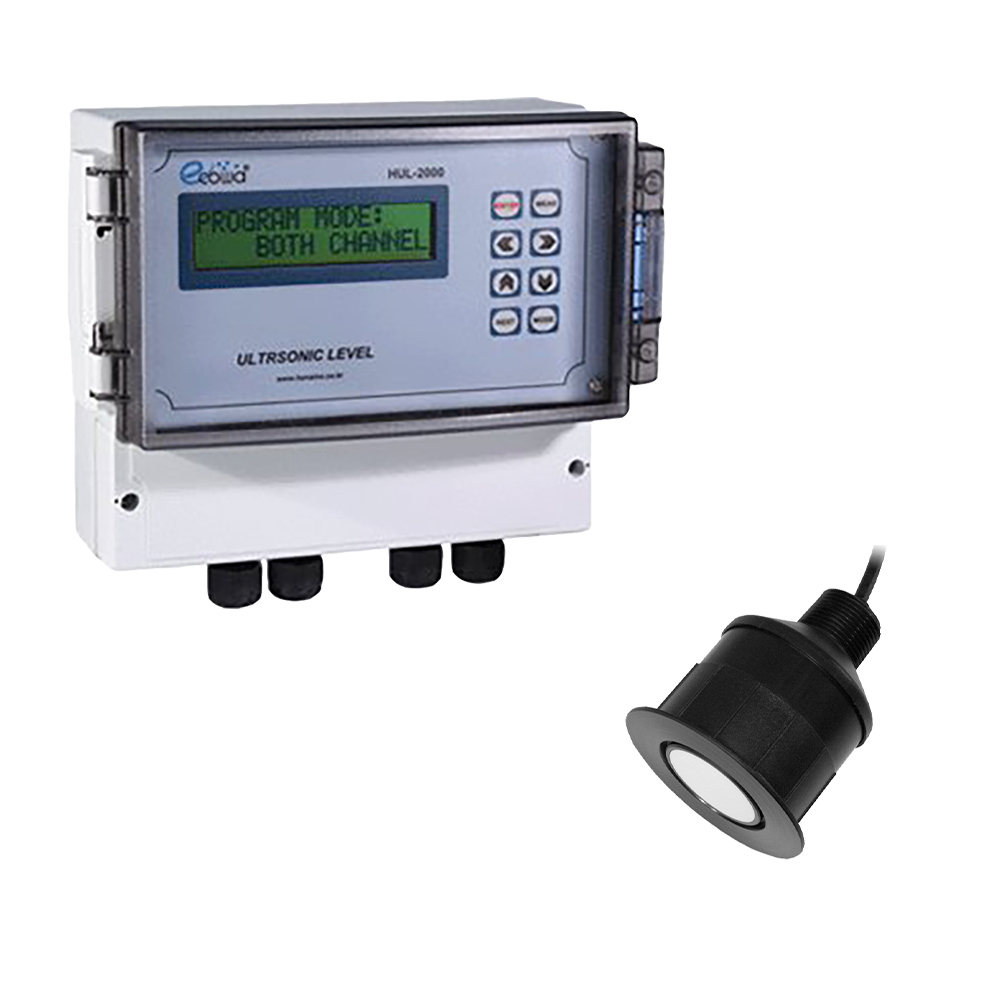

■ HUL-2000 (Remote Type Ultrasonic Level Transmitter)

· 측정범위 : 0.3-12m ( Operating range selectable)
· 디스플레이 : LCD, 40-bargraph % output
· 정확성 : ±0.25% of Range
· 출력 : DC 4-20mA
· 접점 : 4 spdt dry,(HH,H,L,LL)
· 보호등급 : Transmitter - IP65 ( NEMA 4X)
· 공급전원 : AC110V/220V 60Hz
· 온도보상 : Built-in type Pt 1K
· 센서재질 : Body - PVC Radiating surface : Teflon
· 주파수범위 : 40~80kHz
· 빔각도 : 3~ 6도
· 센서 사용온도 : -40'C to 90'C
· 센서 보호등급 : IP68
