■ 측정원리
80G 레이더 레벨 미터는 FMCW(주파수 변조 연속파) 기술을 사용합니다. 안테나는 고주파 FM 레이더 신호를 방출하며 레이더 신호의 주파수는 선형적으로 증가합니다. 전송된 레이더 신호는 측정 매체에 의해 반사된 후 동일한 안테나에 의해 수신됩니다.
동시에 전송된 신호의 주파수와 수신된 신호의 주파수 간의 주파수 차이는 측정된 거리에 비례합니다. 수집된 주파수차 신호는 FFT(Fast Fourier Transform)를 거쳐 반사된 에코의 스펙트럼을 얻고 이를 기반으로 측정 대상의 거리를 계산합니다.

■ 제품특징
26G 또는 6G 레이더와 비교하여 80G 레이더는 더 높은 주파수, 더 짧은 파장, 더 작은 빔 각도 및 더 집중된 에너지의 특성을 가지며 FMCW 기술을 적용하여 다음과 같은 특성을 갖습니다.
- 넓은 측정 범위와 작은 사각지대
- 작은 빔 각도, 작은 안테나 크기, 설치가 용이합니다.
- 탱크 노즐 크기 및 장애물의 영향을 덜 받습니다.
- 높은 측정 정확도, 강력한 간섭 방지 능력 및 높은 신뢰성.

■ HRD-81 (80GHz Smart Radar Level Transmitter)

· 측정범위 : 0~10/20/35/85/120M
· 취부방법 : 나사산 또는 프렌지
· 연결부 재질 : PVDF/SS304/SS316L
· 센서재질 : PTFE/PEEK
· 사용온도 : -40'C to 120/200/300'C
· 사용압력 : -0.1~4.0MPa
· 정확성 : ±1mm
· 분해능 : 1mm
· 주파수 : 78~80GHz
· 출력 및 전원 : DC 4~20mA / RS485
- 24VDC two-wire system
- 24VDC four-wire system
- 220V AC four-wire system
· 보호등급 : IP68
· 특징 : 화학 산업, 제련산업 등과 같은 일반 액체 저장 탱크의 액체 레벨 측정

초음파 슬러지 계면계 SL535은 하수처리장의 침전조, 정수장의 농축조, 등 각종 산업 수처리 공정에서 생성되는 슬러지의 계면레벨을 측정하는 계측기 입니다.

SL535는 사용자의 편의를 위하여, 측정 레벨뿐만 아니라, 파형, 데이터트렌드, 등 다양한 형태로 정보를 제공합니다.

현장에서 존재하는 불규칙적인 신호나 구조물에 의해 상존하는 신호 등을 필터링 기능으로 보다 안정적이고 신뢰성 있는 측정이 가능합니다.

● SPECIFICATION
Measurement : 슬러지 레벨
Display Mode : 계면 레벨, 공간거리, 수신신호 파형, 시간, 전류출력, 트랜드, 온도
Meas Range : 0.35 ~ 10.00M
Resolutin : 1mm
Accuracy : 0.1% of Span
Output signal : Current DC 4～20mA loda 600Ω, Communication RS-485
Contact : Hi/Lo Relay
Supply voltage : AC 110/220V/50~60Hz
Ambient humidity : 10...90% RH
Ambient Temperature : -20℃ ... +70℃
Material : Polycabonate
Protection : IP66
Dimension (mm) : W213 x D112 x H185
Weight : 2.3kg

■ HRD-82 (80GHz Smart Radar Level Transmitter)

· 측정범위 : 0~10/20/35/85/120M
· 취부방법 : 프렌지
· 연결부 재질 : SS304/SS316L
· 센서재질 : PTFE
· 사용온도 : -40'C to 120/200'C
· 사용압력 : -0.1~4.0MPa
· 정확성 : ±1mm
· 분해능 : 1mm
· 주파수 : 78~80GHz
· 출력 및 전원 : DC 4~20mA / RS485
- 24VDC two-wire system
- 24VDC four-wire system
- 220V AC four-wire system
· 보호등급 : IP68
· 특징 : 화학 산업, 제련, 식품 가공 및 기타 산업에서 다양한 액체(염산, 질산, 황산, 알칼리 등) 저장 탱크의 액체 레벨 측정

■ HRD-83 (80GHz Smart Radar Level Transmitter)

· 측정범위 : 0~10/20/35/85/120M
· 취부방법 : 프렌지
· 연결부 재질 : SS304/SS316L
· 센서재질 : PTFE
· 사용온도 : -40'C to 120/200'C
· 사용압력 : -0.1~3.0MPa
· 정확성 : ±1mm
· 분해능 : 1mm
· 주파수 : 78~80GHz
· 출력 및 전원 : DC 4~20mA / RS485
- 24VDC two-wire system
- 24VDC four-wire system
- 220V AC four-wire system
· 보호등급 : IP68
· 특징 : 시멘트, 강철, 전력, 석탄 등 고체 및 분체 저장 탱크의 물질 레벨 측정

■ HRD-84 (80GHz Smart Radar Level Transmitter)

· 측정범위 : 0~10/20/35/85/120M
· 취부방법 : 나사산 또는 프렌지
· 연결부 재질 : SS304/SS316L
· 안테나 크기 및 재질 : Φ46mm/Φ76mm, SS304/SS316L
· 사용온도 : -40'C to 120/200/300/450'C
· 사용압력 : -0.1~4.0MPa
· 정확성 : ±1mm
· 분해능 : 1mm
· 주파수 : 78~80GHz
· 출력 및 전원 : DC 4~20mA / RS485
- 24VDC two-wire system
- 24VDC four-wire system
- 220V AC four-wire system
· 보호등급 : IP68
· 특징 :
- 석유, 화학, 제련 및 기타 산업의 액체 레벨 저장 탱크 측정
- 강철, 전력, 석탄 및 건축 자재와 같은 산업의 고체 저장 탱크의 물질 레벨 측정

■ HRD-85 (80GHz Smart Radar Level Transmitter)

· 측정범위 : 0~10/20/35/85/120M
· 취부방법 : 나사산 또는 프렌지
· 연결부 재질 : ABS/PTFE
· 센서재질 : PTFE
· 사용온도 : -40'C to 80/120'C
· 사용압력 : -0.1~0.3MPa
· 정확성 : ±2mm
· 분해능 : 1mm
· 주파수 : 78~80GHz
· 출력 및 전원 : DC 4~20mA / RS485
- 24VDC two-wire system
- 24VDC four-wire system
- 220V AC four-wire system
· 보호등급 : IP68
· 특징 : 일반적인 수처리 산업의 액체 레벨 측정

■ HRD-80N (80GHz Smart Radar Level Transmitter)

· 측정범위 : 0~10/20/30/50M
· 취부방법 : 나사산 또는 프렌지
· 센서재질 : PTFE/PFA
· 사용온도 : -30'C to 80'C
· 사용압력 : -1~16bar
· 정확성 : ±2mm
· 분해능 : 1mm
· 주파수 : 78~80GHz
· 빔앵글 : 3°
· 출력 및 전원 : DC 4~20mA / RS485
- 24VDC two-wire system
· 보호등급 : IP67

■ HRD-80W (80GHz Smart Radar Level Transmitter)

· 측정범위 : 0~10/20/30M
· 취부방법 : 나사산
· 센서재질 : PTFE/PFA
· 사용온도 : -20'C to 80'C
· 사용압력 : -1~16bar
· 정확성 : ±2mm
· 분해능 : 1mm
· 주파수 : 78~80GHz
· 빔앵글 : 3°
· 하우징 : PP/ABS
· 출력 및 전원 : DC 4~20mA / RS485
- 24VDC two-wire system
· 보호등급 : IP67

●측정원리
레이더 레벨 장비의 안테나는 우주에서 빛의 속도로 전파하는 매우 좁은 마이크로 웨이브 펄스를 전송합니다. 측정 할 유전체 표면을 만날 때, 그 에너지의 일부는 반사되어 동일한 안테나에 의해 수신됩니다. 송신 펄스와 수신 펄스의 시간 간격은 안테나와 측정 될 유전체 표면 사이의 거리에 비례하므로, 안테나와 측정 될 유전체 표면 사이의 거리가 계산 될 수있다.

●제품특징
레이더 레벨 장비는 최대 26GHz의 전송 주파수를 사용하기 때문에
- 작은 빔 각도 (최소 5º), 중앙 집중식 에너지 ​​및 강한 방해 방지 기능으로 측정 정확도와 신뢰성을 크게 향상 시켰습니다.
- 방진 커버와 같은 안테나를위한 보호 장치의 설치 및 추가를 용이하게하는 작은 안테나 크기;
작은 탱크 측정에 좋은 결과를 얻는 데 도움이 될 수있는 작은 측정 할 수없는 구역
- 작은 입자 물질의 레벨 측정에 더 적합한 더 짧은 파장.

첨단 마이크로 프로세서와 독창적 인 EchoDiscovery 반향 처리 기술을 통해 레이더 레벨 장비는 다양한 복잡한 작업 조건에 적용될 수 있습니다.
펄스 모드에서 레이더 레벨 장비는 매우 낮은 송신 전력을 가지며 다양한 금속 및 비금속 용기에 설치할 수 있으며 인체와 환경에 아무런 피해가 없습니다.

● SPECIFICATION

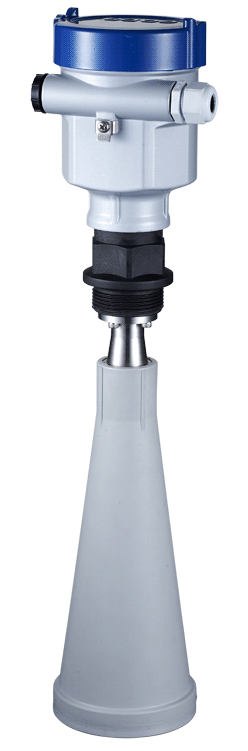

Model : HRD-55
Application:Level measurement in liquids,especially erosive liquids, under easy process condition
Measurement Range:10m
Measurement Accuracy:±3mm
Process Connection:G11/2A
Antenna Material:PVDF
Process Temperature:-40...130°C
Process Pressure:-1.0...3bar
Frequency Range:26GHz
Signal Output:2-wire/4-wire 4...20mA/HART
Display : LCD, 상태그래프,출력 등
Accuracy : ±0.25% of Range
Output Signal : DC 4-20mA / HART
Enclosure : Transmitter - IP65 ( NEMA 4X)
Power Supply : 2-Wire DC24V / 4-Wire(DC24V/AC220V)

■ 측정원리
유도파 레이더에 의해 전달되는 고주파 마이크로파 펄스는 검출기 구성 요소 (와이어 케이블 또는 스틸 바)를 따라 전파되며, 측정 대상 유전체와 만날 때 유전율의 급격한 변화가 반사를 일으키기 때문에 펄스 에너지의 일부가 반사됩니다 펄스를 전송하고 반사하는 시간 간격은 측정 할 유전체로부터의 거리에 비례합니다.
상부 층의 유전 상수가 더 작고 하부 층의 유전 상수가 더 크고, 고주파 마이크로파 펄스가 검출기 구성 요소를 따라 전파하고 상부층 유전체와 만나는 경우, 컨테이너 내에 2 개의 다른 유전체가있다. 에너지는 유전체 상수가 더 작고 에너지의 대부분이 유전체의 상부 층을 관통하여 아래쪽으로 계속 전파하기 때문에이 유전체 표면에 의해 반사된다. 2 층 유전체 표면을 만날 때, 더 낮은 유전 상수 층이 더 크기 때문에 더 많은 에너지가 반사된다. 따라서 유도파 레이더는 두 개의 다른 유전체 표면을 측정 할 수 있습니다. 단, 유전체의 상층이 비 도체이거나 그 유전 상수가 하층의 유전체 상수보다 작은 경우입니다.

■ 제품특징
# 첨단 마이크로 프로세서와 독창적 인 EchoDiscovery 반향 처리 기술로 레벨 측정 유도파 레이더는 다양한 복잡한 작업 조건에 적용될 수 있습니다.
# 다양한 프로세스 연결 및 안테나 모양을 통해 GDRD5X 레이더 레벨 계측기 시리즈를 다양한 복잡한 작업 조건 및 애플리케이션에 사용할 수 있습니다.
# 고온, 고압 및 저 유전율 측정.
# 펄스 모드에서 레이더 레벨 장비는 매우 낮은 송신 전력을 가지며 다양한 금속 및 비금속 용기에 설치할 수 있으며 인체와 환경에 아무런 피해가 없습니다.

■ HRD-31 (Guided Wave Radar Level Transmitter)

· 측정범위 : Max. 30M
· 취부방법 : 나사산 또는 프렌지
· 센서재질 : SS304 / SS316L
· 사용온도 : -40'C to 120/250/300'C
· 사용압력 : -0.1~4.0MPa
· 정확성 : ±3mm
· 분해능 : 1mm
· 주파수 : 100MHz~1.8GHz
· 출력 및 전원 : DC 4~20mA / RS485
- 24VDC two-wire system
- 24VDC four-wire system
- 220V AC four-wire system
· 보호등급 : IP68
· 특징 : Rope 타입의 수위계로 일반적인 저장탱크의 수위를 측정

■ 측정원리
초음파 레벨 장비의 작동 원리는 트랜스 듀서 (프로브)에 의해 전송 된 고주파 초음파 펄스가 측정 할 유전체 표면을 만났을 때 반사되고 반사 된 에코의 일부가 동일한 변환기에 의해 수신되어 전기 신호로 변환된다는 것입니다 . 초음파 펄스는 소리의 속도로 전파하고, 초음파 펄스를 전송하고 수신하는 시간 간격은 변환기와 측정 할 유전체 표면 사이의 거리에 비례합니다. 이 거리 값 S와 소리의 속도 C와 전송 시간 T 사이의 관계는 S = CxT / 2의 공식을 사용하여 표현할 수 있습니다.
송신 된 초음파 펄스는 송신기와 근접한 작은 영역 내에서 반사파가 중첩되는 특정 폭을 가지므로 송신기를 식별하고 거리 값을 측정하는 것은 불가능합니다. 이 영역을 사각 지대라고합니다. 블라인드 존의 크기는 초음파 레벨 계측기의 모델과 관련이 있습니다.

■ 제품특징
첨단 마이크로 프로세서와 독창적 인 EchoDiscovery 반향 처리 기술로 인해 레이더 레벨 장비는 다양한 복잡한 작업 조건에 적용될 수 있습니다.
"가상 에코 학습 (Virtual Echo Learning)"기능은 올바른 측정을 얻기 위해 여러 가상 에코가있는 작업 조건에서 실제 에코를 정확하게 식별 할 수있게 해줍니다. 트랜스 듀서에는 측정 된 값을 온도 보상 할 수있는 내장 온도 센서가 있습니다.
특허받은 음향 매칭 기술을 통해 초음파 트랜스 듀서는 송신 전력을보다 효과적으로 방출하고 신호 강도를 향상시켜 정확한 측정을 수행 할 수 있습니다.

■ HUL-71 (Compact Type Ultrasonic Level Transmitter)

· 측정범위 : 0~4M
· 취부방법 : 나사산 또는 프렌지
· 센서재질 : PVDF / PA66+GF30
· 사용온도 : -40'C to 70'C
· 사용압력 : -0.02~0.1MPa
· 정확성 : ±0.25% of F.S
· 분해능 : 1mm
· 주파수 : 60KHz
· 빔앵글 : 5'
· 출력 및 전원 : DC 4~20mA / RS485
- 24VDC two-wire system
- 24VDC four-wire system
- 220V AC four-wire system
· 보호등급 : IP68

■ HRD-32 (Guided Wave Radar Level Transmitter)

· 측정범위 : Max. 6M
· 취부방법 : 나사산 또는 프렌지
· 센서재질 : SS304 / SS316L
· 사용온도 : -40'C to 120/250/300'C
· 사용압력 : -0.1~4.0MPa
· 정확성 : ±3mm
· 분해능 : 1mm
· 주파수 : 100MHz~1.8GHz
· 출력 및 전원 : DC 4~20mA / RS485
- 24VDC two-wire system
- 24VDC four-wire system
- 220V AC four-wire system
· 보호등급 : IP68
· 특징 : Rope 타입의 수위계로 일반적인 저장탱크의 수위를 측정

● SPECIFICATION
Model : HRD-56
Application : Level measurement in liquids
Measuring range : 30m
Measurement Accuracy : ±3mm
Antenna Material :
(1) Stainless steel 316L horn / PTFE vibrator
(2) Stainless steel 316L / PTFE vibrator
(3) All platic horn/ PTFE vibrator
Antena Structure :
(1) Tapered vibrator, poor anticoagulation
(2) Conic vibrator, anticoagulation
(3) Conic vibrator, anti-dew and anticoagulation
Process Temperature：-40～200°C
Process Presure : -0.1～4Mpa
Frequency Range : 26GHz
Display : LCD, 상태그래프,출력 등
Accuracy : ±0.25% of Range
Output Signal : DC 4-20mA / HART
Enclosure : Transmitter - IP65 ( NEMA 4X)
Power Supply : 2-Wire DC24V / 4-Wire(DC24V/AC220V)

기능 : 각 송신 분 특허 다중 안테나, 항응고제, 항 부착 : 8Solve 6G 레이더 작은 탱크 갖는 큰 사각 지대 복수 에코 문제.
적용 분야 : 액체의 수위 측정. 예 : 오일 탱크

■ HUL-72 (Compact Type Ultrasonic Level Transmitter)

· 측정범위 : 0~8M
· 취부방법 : 나사산 또는 프렌지
· 센서재질 : PA66+GF30
· 사용온도 : -40'C to 70'C
· 사용압력 : -0.02~0.1MPa
· 정확성 : ±0.25% of F.S
· 분해능 : 1mm
· 주파수 : 50KHz
· 빔앵글 : 5'
· 출력 및 전원 : DC 4~20mA / RS485
- 24VDC two-wire system
- 24VDC four-wire system
- 220V AC four-wire system
· 보호등급 : IP68

■ HRD-34 (Guided Wave Radar Level Transmitter)

· 측정범위 : Max. 6M
· 취부방법 : 나사산 또는 프렌지
· 센서재질 : SS304 / SS316L
· 사용온도 : -40'C to 120'C/-200'C to 400'C
· 사용압력 : -0.1~40MPa
· 정확성 : ±3mm
· 분해능 : 1mm
· 주파수 : 100MHz~1.8GHz
· 출력 및 전원 : DC 4~20mA / RS485
- 24VDC two-wire system
- 24VDC four-wire system
- 220V AC four-wire system
· 보호등급 : IP68
· 특징 : 고온, 고압용 수위계 및 동축 도파관 안테나 적용 가능

● SPECIFICATION
Model : HRD-57
Features : PTFE conic antenna, anticorrosion, anticoagulation
Application : Measurement of strongly corrosive liquids in the food and medical industries or health-class environment
Measuring range : 20m
Measurement Accuracy : ±3mm
Process Connection : Stainless steel 316L Horn/ PTFE vibrator
Antenna Structure : Conic vibrator, anticoagulation.
Process Temperature : -40～150°C
Process Pressure : -0.1～1.6MPa
Frequency Range : 26GHz
Display : LCD, 상태그래프,출력 등
Accuracy : ±0.25% of Range
Output Signal : DC 4-20mA / HART
Enclosure : Transmitter - IP65 ( NEMA 4X)
Power Supply : 2-Wire DC24V / 4-Wire(DC24V/AC220V)

특징 : PTFE 원추형 안테나, 부식 방지, 항 응고.
응용 분야 : 식품 및 의료 산업 또는 건강 수준의 환경에서 강력한 부식성 액체 측정.

■ HUL-73 (Compact Type Ultrasonic Level Transmitter)

· 측정범위 : 0~10M
· 취부방법 : 나사산 또는 프렌지
· 센서재질 : PVDF / PA66+GF30
· 사용온도 : -40'C to 70'C
· 사용압력 : -0.02~0.1MPa
· 정확성 : ±0.25% of F.S
· 분해능 : 1mm
· 주파수 : 40KHz
· 빔앵글 : 5'
· 출력 및 전원 : DC 4~20mA / RS485
- 24VDC two-wire system
- 24VDC four-wire system
- 220V AC four-wire system
· 보호등급 : IP68

■ HUL-74 (Compact Type Ultrasonic Level Transmitter)

· 측정범위 : 0~15M
· 취부방법 : 나사산 또는 프렌지
· 센서재질 : PA66+GF30
· 사용온도 : -40'C to 70'C
· 사용압력 : -0.02~0.1MPa
· 정확성 : ±0.25% of F.S
· 분해능 : 1mm
· 주파수 : 28KHz
· 빔앵글 : 3'
· 출력 및 전원 : DC 4~20mA / RS485
- 24VDC two-wire system
- 24VDC four-wire system
- 220V AC four-wire system
· 보호등급 : IP68

■ HRD-35 (Guided Wave Radar Level Transmitter)

· 측정범위 : Max. 6M
· 취부방법 : 프렌지
· 센서재질 : SS304/SS316L, FEP/PTFE
· 사용온도 : -40'C to 120/200'C
· 사용압력 : -0.1~2.0MPa
· 정확성 : ±3mm
· 분해능 : 1mm
· 주파수 : 100MHz~1.8GHz
· 출력 및 전원 : DC 4~20mA / RS485
- 24VDC two-wire system
- 24VDC four-wire system
- 220V AC four-wire system
· 보호등급 : IP68
· 특징 : 부식방지를 위한 FEP또는 PTFE 재질의 ROD Probe 적용

● SPECIFICATION
Model : HRD-58
Features : PTFE conic antenna, anticorrosion, anticoagulation
Application :벌크의 레벨 측정에 이상적이며 시멘트, 전력 및 철강 산업에서 광범위, 고 분진, 고온, 저 유전율 측정에 적합.
Measuring range : 70m
Measurement Accuracy : ±15mm
Antenna Material : Stainless steel 316L horn/PTFE vibrator (STD)
Antenna Structure : Tapered vibrator, poor anticoagulation (STD)
Process Temperature : -40～80°C (STD)
Process Pressure : -0.1～4MPa (STD)
Frequency Range : 26GHz
Display : LCD, 상태그래프,출력 등
Accuracy : ±0.25% of Range
Output Signal : DC 4-20mA / HART
Enclosure : Transmitter - IP65 ( NEMA 4X)
Power Supply : 2-Wire DC24V / 4-Wire(DC24V/AC220V)

특징 : 여러 특허 안테나, 안티 이슬, 안티 결정화, 부착 방지, 방진, 중앙 집중식 빔. 막기 쉽고, 크기가 크며, 큰 전송 각, 잘못된 측정 및 짧은 측정 거리 등과 같은 6G 레이더 안테나의 단점을 해결하십시오

■ HRD-36 (Guided Wave Radar Level Transmitter)

· 측정범위 : Max. 6M
· 취부방법 : 나사산 또는 프렌지
· 센서재질 : SS304 / SS316L
· 사용온도 : -40'C to 120/250/300'C
· 사용압력 : -0.1~4.0MPa
· 정확성 : ±3mm
· 분해능 : 1mm
· 주파수 : 100MHz~1.8GHz
· 출력 및 전원 : DC 4~20mA / RS485
- 24VDC two-wire system
- 24VDC four-wire system
- 220V AC four-wire system
· 보호등급 : IP68
· 특징 : 동축 도파관 안테나를 적용하여 저 유전율 수위를 측정

● SPECIFICATION
Model : HRD-59
Application : 위험한 공정 조건에서 저장 / 공정 탱크
Measuring range : 70m
Measurement Accuracy : ±15mm
Process Connection : Flange 316L / G1½A
Antenna Material : Stainless Steel316L / PTFE
Process Temperature : -40 ~ 200°C
Process Pressure : -1.0 ~ 16bar
Frequency Range : 26GHz
Display : LCD, 상태그래프,출력 등
Accuracy : ±0.25% of Range
Output Signal : DC 4-20mA / HART
Enclosure : Transmitter - IP65 ( NEMA 4X)
Power Supply : 2-Wire DC24V / 4-Wire(DC24V/AC220V)

적용 분야 : 위험한 공정 조건에서 보관 / 프로세스 용기

액위의 변화에 따른 압력값이 프로브의 끝단에 장착된 압전소자가 감지하여 그 감지된 신호를 전류신호인 DC 4∼20mA로 변화시켜 출력을 내주어서 레벨을 지시할 수 있습니다.

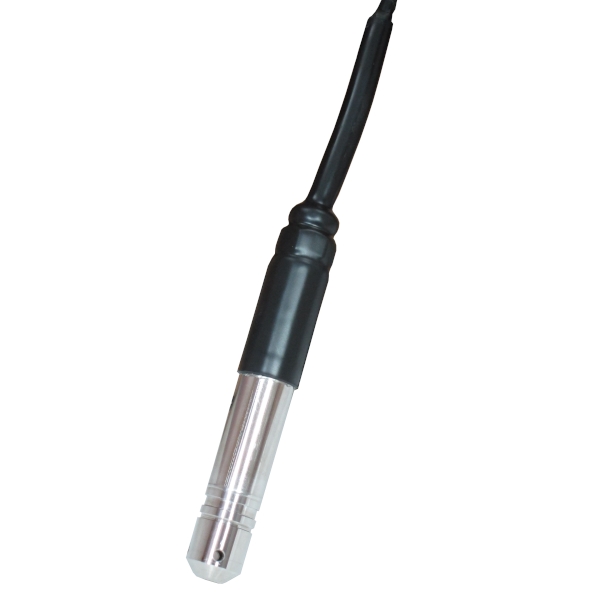

■ L-101 (투입압력식 수위계)

· Application : Any enviroment where reliable 4~20mA continuous level measurement in
· Process Media : Water and Liquid
· Measuring range : 250mmH₂O to 3.5MPa
· Pressure reference : Gauge, absolute
· Overload : 3times full scale without damage
· Output Signal : 4~20mA Current output (HART Communication)
· Power Supply : 12~36V DC
· Material : Diaphragm : SUS316L / Housing : All welded stainless steel
· Enclosure : Hermetically Sealed
· Weight : Approx. 400g without cable
· Option : Terminal head, Local lndicating

■ 제품특징
초음파 수위계 HUL-2000 각종 용기, 탱크 및 하천, 오픈된 수로의 액체수위를 측정하는데 탁월한 성능을 발휘합니다. 특히, 접촉식 수위계의 적용이 불가능한 곳 예를 들면, 프로세스가 산성이어서 접촉식 수위계를 부식시키는 현장, 하수처리장의 하수 내 오염물질이 접촉식 수위계를 오염시키는 현장 그리고 프로세스 액체의 점성이 높아서 접촉식 수위계에 달라붙어 수위측정이 어려운 현장, 측정범위가 커서 접촉식 수위계로는 측정하기가 곤란한 현장 등에 효과적으로 적용 할 수 있습니다.

■ 측정원리
초음파식 수위계(HUL-2000)는 통상 저장탱크의 상부에 트랜스듀서를 설치하여 전달된 펄스신호가 저장된 유체의 표면에 반사되어 되돌아오는 음파를 수신하고 그 왕복시간을 환산하여 사용자가 원하는 단위로 수위를 측정합니다.
어떤 물질에 압력을 가하면 전압이 발생되고, 반대로 전압을 가하면 압력이 발생되는데 이를 압전효과(Piezoelectricity) 라 하며 여러 물질 중에 압력이 발생할 때 그 두께가 변하는 것을 압전소자(Piezoelectricity element) 라고 합니다.
이 소자에 의한 송수신 장치를 트랜스듀서라고 통칭하며, 송수신용 트랜스듀서는 펄스전압에 의해 구동되어 초음파 펄스를 발생시키고, 측정물체에 맞고 반사되어 돌아오는 에코펄스를 다시 수신하여 펄스전압으로 변환시킵니다. 이 펄스전압은 트랜스미터에서 거리 및 수위로 환산되어 지시 및 신호전송을 하게 됩니다.

■ HUL-2000 (Remote Type Ultrasonic Level Transmitter)

· 측정범위 : 0.3-12m ( Operating range selectable)
· 디스플레이 : LCD, 40-bargraph % output
· 정확성 : ±0.25% of Range
· 출력 : DC 4-20mA
· 접점 : 4 spdt dry,(HH,H,L,LL)
· 보호등급 : Transmitter - IP65 ( NEMA 4X)
· 공급전원 : AC110V/220V 60Hz
· 온도보상 : Built-in type Pt 1K
· 센서재질 : Body - PVC Radiating surface : Teflon
· 주파수범위 : 40~80kHz
· 빔각도 : 3~ 6도
· 센서 사용온도 : -40'C to 90'C
· 센서 보호등급 : IP68
