Analyzer17(PH/ORP)
Analyzer17(PH/ORP)는 수 처리 산업 및 환경 분야에서 수소이온농도(산화전위차)를 실시간 자동연속으로 측정을 위해 특별히 설계된 계측기기이며, 산/알카리 중화시스템, 하수처리, 오·폐수처리, 식품·화학 공정 등 광범위한 현장에 적용할 수 있습니다.
Analyzer17은 어떠한 프로세스에서든, 유지관리의 최소화와 간편함을 추구하여 최고의 기능과 사양으로 설계되었으며, 사용자의 입장에서 운영을 편리하도록, 디지털 센서를 이용한 Plug&Play 기능과 간단하면서도 구조적인 Set-up 메뉴를 갖추고 있습니다.
다양한 자가진단 기능과 출력신호, 알람기능을 이용하여, 통신과 제어, 데이터 저장, 측정기 점검을 할 수 있도록 설계되었으며, 공기/물 분사식 세정, 초음파세정 등 다양한 환경에 적용 가능한 세정장치를 사용할 수 있습니다.
견고한 PBT 재질의 케이스로 제작 IP66 등급의 방수형 구조외함을 가지며, 전기적인 회로부분을 필드 결선부와 격리시킴과 동시에 방우 방습에 강한 강점으로 광범위한 현장에 적용이 가능합니다.
ㅣ주요특징 (Features)
· Back-Light Graphic LCD를 적용하여 다양한 화면 출력 가능
(측정값, 온도, 시간, 에러메세지, 바그래프, 백분률, 아이콘 등 표시)
· Plug&Play 측정센서 자동인식
· 아날로그출력, 디지털출력, 알람출력 기능으로 다양한 현장의 공정제어 가능
· 자가세정, 과전압 보호회로 및 자가진단기능으로 유지관리의 최소화 추구
· 사용자의 입장에서 설계되어 간단하면서도 구조적인 Set-up 메뉴 구성
· 공급전원 Free-Volt(AC85~264V)로 설계함으로써, 광범위한 현장 적용 가능
· 견고한 PBT 재질의 케이스를 사용하여 방우, 방습에 강함 (IP66 등급)
ㅣ사양 (Specification)
모 델 명 | Analyzer17(PH) | Analyzer17(ORP) |
측 정 범 위 | PH : 0.00 ~ 14.00pH | ORP : -2000mV ~ +2000mV |
디 스 플 레 이 | Back-light Graphic LCD (측정값, 온도, 시간, 에러메세지 등 지시) | |
측 정 방 식 | PH : 유리전극법 | ORP : 금속전극법 |
분 해 능 | PH : 0.01pH | ORP : 1mV |
정 밀 성 | PH : ±0.01pH | ORP : ±1mV |
재 현 성 | PH : ±0.01pH | ORP : ±1mV |
아날로그 출력 | DC 4~20mA Max. load 600Ω | |
디지털 출력 | Modbus RS-485 | |
접 점 출 력 | High / Low 릴레이 접점, 세정 접점 | |
세 정 방 법 | 물/공기 분사식 세정 또는 초음파 세정 | |
세 정 주 기 | 1~24시간 간격, 사용자 임의설정 가능 | |
전 원 | AC 85~264V / 47~440Hz | |
사 용 온 도 | -30℃ ... +70℃ | |
사 용 습 도 | 10...90% RH | |
케 이 스 재 질 | PBT | |
방 수 등 급 | JIS C90920 (IP66) | |
크 기 | W170 x D170 x H105 | |
무 게 | 약 0.9Kg | |

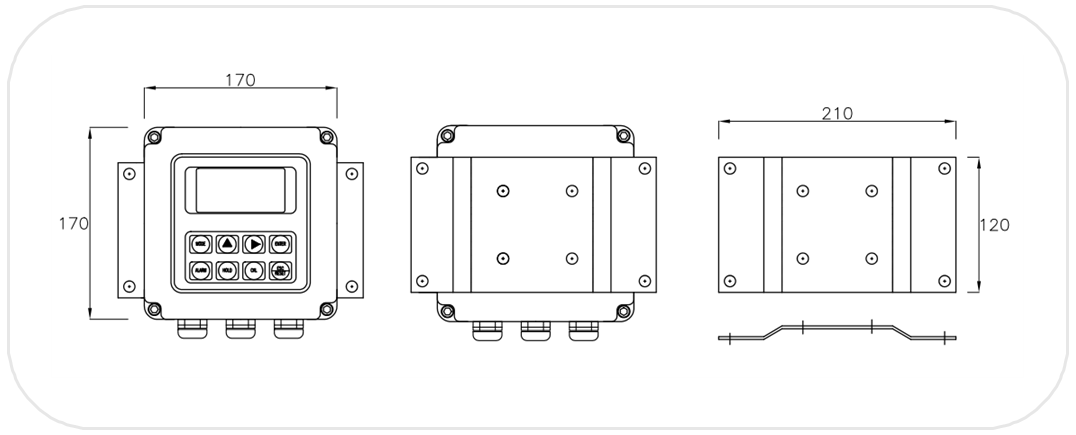

ㅣ크기 및 치수 (Dimension)

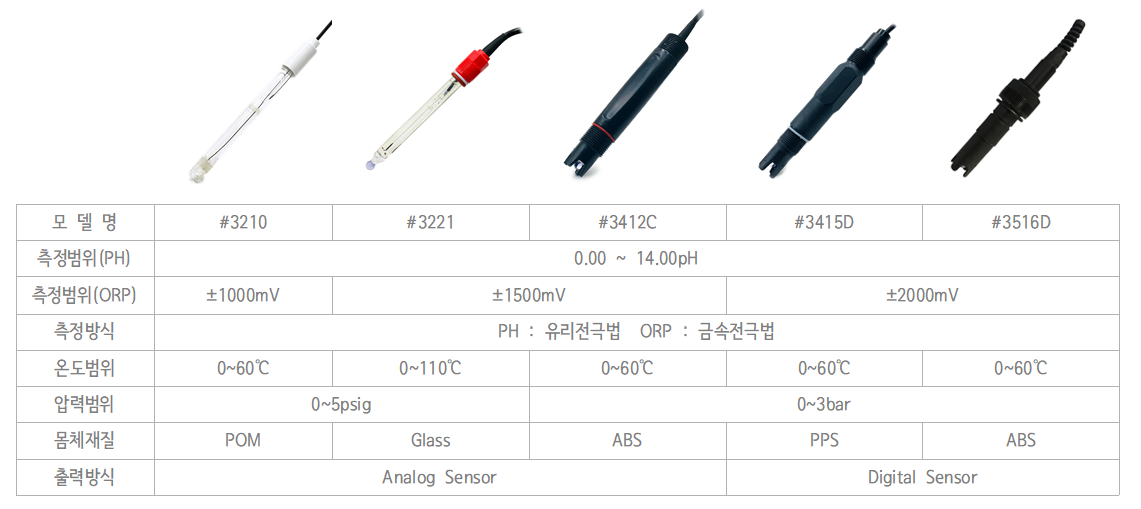

ㅣ센서 (Sensor)

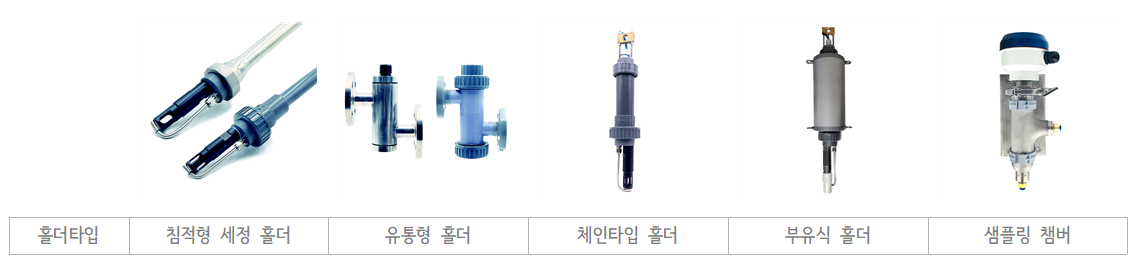

ㅣ홀더 (Holder)
