■ 제품특징

LWGY/LWQ Series 터빈 유량계의 원리는 유체의 흐름 속에서 회전자 터빈을 설치하여, 유속에 거의 비례하는 속도로 회전하여 회전수를 검출하여 유량을 계산합니다.
터빈유량계는 운영과 유지보수가 간단하며, 비용효율적인 측면에서 정확한 유량측정이 가능합니다. LWGY/LWQ Series 터빈 유량계는 처리량을 최대화하고 압력저하를 최소하도록 설계되었습니다.

- 구조가 간단하고 비용 효율적
- 내구력이 있고, 보수점검이 용이
- 용적식에 비하여 소형이며 압력손실이 적음
- 소형으로 대용량의 유량측정 가능

■ LWGY Series (LIQUID Turbine Flowmeter)

· 측정유체 : Liquid
· 배관사이즈 : DN4 ~ DN200
· 정확성 : ±0.5% of Rate
· 동작온도 : -20~+60℃
· 유체온도 : -20~150℃
· 몸체재질 : SS304 / SS316
· 로터재질 : 2Cr13 / CD4MCu
· 베어링재질 : Tungsten Carbide
· 공급전원 : 24V DC
· 출력신호 : 4-20mA / Pulse Output

■ 제품특징

EWA-3200(RF) 레이더유량계는 마이크로파 기술을 이용한 수위 및 유속감지를 통하여 유량을 산출하며, 수위, 유속 변화에 따른 상태를 효과적으로 모니터링하고 정확한 유량을 제공합니다.
7인치의 넓은 컬러터치 패널과 직관적인 UI구성 다양한 자가진단기능과 출력신호, 알람기능을 이용하여 통신과 제어, 데이터저장, 측정기 점검을 할 수 있도록 설계되었으며, 수위, 유속, 순간유량 적산유량을 하나의 장치에서 동시에 측정하고 측정된 데이터를 이용하여 하수처리, 오폐수처리, 정수장, 공정제어관리 등 다양한 수처리 공정 전반에 적용 가능하게 설계되었습니다.

- 비접촉 측정 : 온도, 습도, 압력 또는 기타 환경조건에 영향을 받지 않음
- 다중 매개변수 측정 : 다양한 측정조건에 적합하며 유량, 수위, 유속 등 데이터 출력
- 구성 및 설치가 간단하고 쉬운 유지보수
- 강, 저수지, 호수, 조수, 관개수로와 같은 자연수뿐만 아니라 다양한 수로형태 적용 가능

■ HMG Series (Electromagnetic Flowmeter)

· 측정방식 : 레이더식
· 측정항목 : 순간유량, 적산유량, 수위, 유속 측정
· 디스플레이 : 7" 1024x600 컬러 터치 LCD
· 아날로그출력 : DC 4~20mA x 5-Point
· 디지털출력 : RS-485
· 접점출력 : High, Low Alarm Relay접점 및 세정접점
· 측정데이터 : 측정항목별 TREND GRAPH 표시기능 및 데이터 저장 기능
· 전원 : AC100~240V, 50/60Hz
· 주위온도 : -30~+70℃
· 주위습도 : 10...90% R.H
· 케이스재질 : ABS
· 방수등급 : IP65
· 크기 : W320xD260xH129mm
· 무게 : 약 2.1KG

■ 제품특징

HUF-2000 Series 초음파 유량계는 배관 외벽 부착식 액체용 초음파 유량계로서, 높은 정확도와 재현성을 가지고 있습니다.
초음파 유량계의 측정원리는 배관 내의 액체에 초음파를 발사할 때, 음파 방향이 유체의 흐름 방향과 동일하면 음파 전달속도가 빨라지고, 반대로 유체의 흐름과 반대이면 음파 전달속도가 느려지는 원리를 통하여 가속되는 속도의크기와 감속되는 속도의 크기를 계산하여 유속을 구하여 이를 유량으로 환산합니다.
배관을 절단하지 않고 Clamp를 통하여 외벽에 부착하는 간단한 설치방법 그리고 소유량부터 대유량까지 측정가능하기 때문에 유량을 측정하는 다양한 현장에서 적용이 가능합니다.

- 저유량, 저유속 유체의 유량측정 가능
- 구동부품이 없어 고장률이 낮고 압력손실이 없음
- 배관 절단없이 손쉬운 설치
- 소유량부터 대유량까지 다양한 현장 적용 가능

■ HUF-2000 (Clamp-On Ultrasonic Flowmeter)

· 측정원리 : Transit-time measuring method
· 디스플레이 : LCD Display
· 유체방향 : Positive, Negative
· 측정유속 : -32~+32 m/sec
· 반복성 : ± 0.2 %
· 정확성 : ±1.0% of Reading at rate
· 출력신호 : 4-20mA DC, OCT Pulse, Relay, RS485
· 사용온도 : -20 ~ +80℃
· 공급전원 : AC220V or DC24V
· 소비전력 : ≤ 1.5W
· 유체온도 : Max. -30 ~ +160℃

■ 제품특징

R-FT Series (Thermal Mass Flowmeter)는 흐르고 있는 유체 중에 가열된 물체를 통해 유체와 물체사이에 열 교환이 이루어지고 가열된 물체가 냉각되는 냉각률을 기반으로 유속을 측정하여 유량을 계산합니다.
Air & Gas 유량측정의 적용에 대해서 신뢰되는 제품으로 저 유량 감도에 빠른 응답속도와 광범위한 측정범위로 각종 많은 Gas측정 사용 현장에 적용 가능합니다.
R-FT Series는 Gas의 온도 및 압력의 보정이 필요 없는 Sensor를 통하여, 안정적이고 신뢰적인 질량유량 측정을 가능하게 합니다. 고성능과 높은 정도성을 갖춘 Micro Process Converter는 측정 유량 범위를 조정할 수 있으며, LCD 표시에서는 순간유량 및 적산유량을 표시하며, 4개의 버튼을 이용하여 여러 기능을 쉽게 조작하도록 되어 있습니다. 출력 신호는 DC 4-20mA, Pulse 및 RS-485통신이 가능합니다.

- 두개의 온도센서로 질량유량 측정
- 높은 정확도 및 우수한 재현성
- 염기성, 산성 등 대부분의 가스에 적용 가능
- 구동부가 없어 유지관리의 불필요
- 배관 삽입협으로 다양한 설치환경 적용 가능

■ R-FT Series (Thermal Mass Flowmeter)

· 측정대상 : Various gases (Except the acetylene)
· 배관크기 : 10~4000mm
· 유속범위 : 0.1~100Nm/s
· 정확성 : ±0.5% of F.S
· 사용온도 :
- 검출부 : -40~+200℃,
- 지시부 : -20~+55℃
· 사용압력 : Medium pressure ≤ 1.6MPa
· 공급전원 :
- Compact type: 24VDC or 220VAC, Power consumption ≤18W
- Remote type: 220VAC, Power consumption ≤19W
· 출력신호 : 4-20mA DC, Pulse, RS485 (Option)
· 디스플레이 : 4 lines LCD
(Mass flow, Volume flow in standard condition, Flow totalizer,
Dateand Time, Working time, and Velocity, etc)
· 센서 하우징 재질 : SS316

■ LWQ Series (GAS Turbine Flowmeter)

· 측정유체 : Gas
· 배관사이즈 : DN20 ~ DN400
· 정확성 : ±1.0% of Rate
· 동작온도 : -20~+60℃
· 유체온도 : -20~+80℃
· 몸체재질 : SS304 / SS316
· 로터재질 : Aluminum alloy / Plastic ABS
· 베어링재질 : SS304
· 공급전원 : 24V DC
· 출력신호 : 4-20mA / Pulse Output

■ 제품특징

HPF-2000 Series (Parshall Flume Flowmeter)는 초음파 반사 방식을 통하여 파샬프럼(Parshall Flume) 수로를 통과하는 수면의 높이를 이용하여 유량을 환산합니다.
HPF-2000 Series의 특징은 손실 수두가 적고, 수중에 고형물의 퇴적이 잘 생기지 않기 때문에 비교적 정밀하며, 측정범위도 넓어 폐수, 하수 등의 방류 유량 등 다양한 현장에 적용이 가능합니다. 순간유량 및 적산유량 지시, 적산 시간과 측정거리를 지시하며 자가진단 기능과 출력신호, 알람기능을 이용하여, 통신과 제어, 데이터 저장 등을 할 수 있도록 설계되었습니다.

- 폭넓은 측정범위( 0 ~15,000 m3/hr)
- 1" ~ 8Ft 파샬프롬 사이즈 프로그램
- 순간유량, 적산유량, 적산시간, 수위 측정값 표시

■ HPF-2000 (Parshall Flume Flowmeter)

· 측정범위 : 0-15,000 ㎥/Hr
· 파샬플룸 사이즈 : 1 inch to 8 feet
· 측정방식 : Float and Ultrsonic
· 디스플레이 : 32 Digit LCD(Flow Rate, Totalizing, Totalizing hour, Level)
· 신호출력 : 4-20mA DC, Pulse
· 정확성 : ±1.0%
· 반복성 : ±1.0%
· 사용온도 : -20 ~ +70℃
· 보호등급 : IP 55
· 공급전원 : 110/220VAC 60Hz
· 케이스재질 : ABS
· 취부방법 : Panel Mount

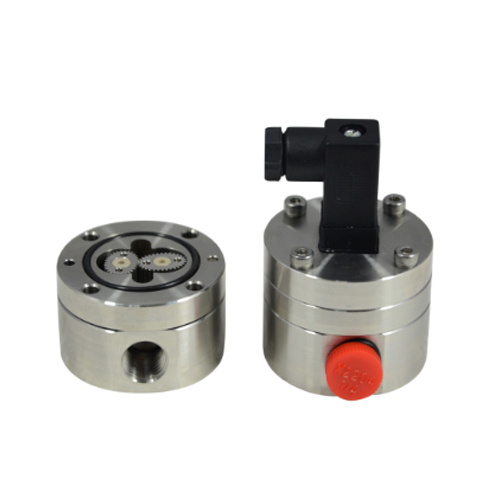

Micro gear Flowmeter HGF Series는 유체의 압력으로 생기는 기어의 회전을 계수로 측정하는 유량계로서, Pipe Line의 유량을 정밀하게 연속적으로 측정할 수 있도록 설계되었습니다.
HGF-M Series는 고점도 매체의 유량 측정이 가능하며, 전단 후단의 직선 거리 확보가 필요하지 않습니다. 특히 맥동이 발생하는 현장에서도 적용이 가능합니다.
수지류 및 접착제, 유압오일, 식품오일, 윤활유, 액체질소, 잉크 등과 같은 매체의 유량이 측정 가능하여 다양한 프로세스에 적용이 가능합니다.

● Feature
▶ 고점도 매체의 유량 측정에 용이
▶ 전단, 후단의 직선거리 확보 불필요
▶ 맥동이 발생하는 유량 측정에 용이
▶ Micro Type의 유량계로 설계되어 짂동 및 소음이 적음
▶ 수지류 및 접착제, 유압오일, 식품오일, 윤활유,
액체질소,잉크 등 다양한 매체 적용 현장 가능

●BASIC PARAMETERS
Power Supply : 4~26VDC
Temperature -30 ~ 80℃ (Max : 200℃)
Pressure 32bar (Max : 1000bar)
Output Square-wave Pulse Output
Accuracy ±0.5%
Material Aluminum or SS316L

■ 제품특징

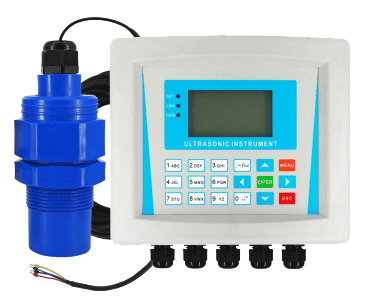

HUL-815 Series (Open Channel Flowmeter)는 초음파 반사 방식을 통하여 수면의 높이를 이용하여 유량을 측정합니다. 삼각위어(Triangular Weir), 사각위어(Rectangular Weir), 그리고 파샬프럼(Parshall Flume) 등의 구조물을 통과하는 유속이 빨라질수록 유체의 수위가 높아지는 성질을 이용하여 유량을 환산합니다.
HUL-815 Series는 설치방식이 간단하고, 설치위치 선정에 어려움이 없음으로, 강, 상수도, 하수도 등 다양한 현장에 적용 가능합니다. 순간유량 및 적산유량 지시, 자가진단 기능과 출력신호, 알람기능을 이용하여, 통신과 제어, 데이터 저장 등을 할 수 있도록 설계되었습니다.

■ HUL-815 (Ultrasonic Open Channel Flowmeter)

· 적용수로 : Triangular Weir / Rectangular Weir / Parshall Flume
· 표시유량 : 0~999999 (full 8bits clear)
· 지시순간유량 : 10ℓ/m ~ 100㎥/s
· 정확성: ±1%
· 프로브 불감대 : 0.06~2m (depending on sensor)
· 프로브 측정범위 : 0~2/5/8/10M
· 프로브 재질 : ABS material
· 프로브 보호등급 : IP65
· 프로브 케이블 : 10M Shielded cable
· 디스플레이 : 3inch LCD with Backlight, 18 bit keyboard operation
· 공급전원 : AC110~240V or DC11~24V / 5W
· 출력신호 :
- DC 4-20mA (max. 2port optional)
- Relay alarm (max. 4port optional)
- RS-485

■ 제품특징

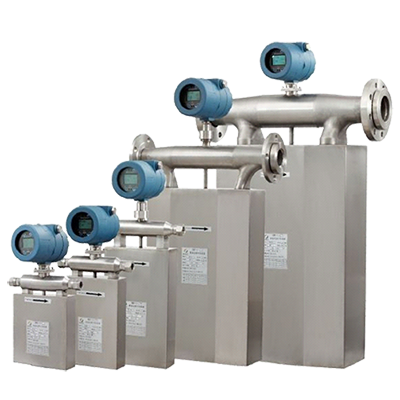

SCM Series (Coriolis Flowmeter)는 유체가 흐르는 방향에 수직으로 발진하는 부위를 통과할 때 코리올리스 효과가 유체의 질량에 따라 발생합니다. 코리올리스 유량계는 코리올리스 효과를 사용하여 공정의 질량 유량을 직접 측정하는 질량유량계입니다.
SCM Series 코리올리스 유량계는 대부분 다른 유량계보다 높은 정확도를 가지고 있으며, 다양한 액체 흐름 조건에서 사용이 가능합니다. 고온 및 저온 유체의 흐름을 측정 가능합니다. 또한 구동부가 없어 유지보수가 적으며 직관부가 불필요한 형태이고, 원리적으로 유체의 점도, 밀도, 압력의 변동에 영향을 받지 않습니다.
SCM Series 코리올리스 유량계는 일반적인 산업현장 뿐만 아니라 초저온 또는 고온 현장, 화학 및 기타 공정산업, 식품 및 음료산업, 제약산업 제지산업 등 다양한 현장에 적용 가능합니다.

■ SCM Series (Coriolos Mass Flowmeter)

· Application : Suitable for liquid, gas, liquid-solid, liquid-gas mass measurement or volume measurement
· Material of pipeline : SS316L / Hastelloy HC
· Medium Temp. : -50~+150℃ /-50~+250℃ /-50~+350℃ /-100~+350℃
· Environment Temp. : Sensor : -40~+150℃ / Transmitter : -20~+70℃
· Flow Rate Meas. Accuracy : 0.2% (0.1% Optional)
· Density Meas. Accuracy :0.002g/㎤ (0.001g/㎤ Optional)
· Repeatability : 0.1% of Flow Rate
· Output Signal :
- 4~20mA Load Resistance<500Ω
- 0-10KHz Instantaneous Flow Rate pulse signal
- Standard RS 485 Communication

■ 제품특징

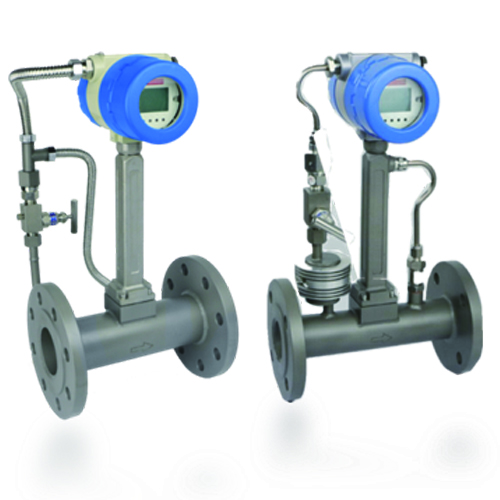

LUGB Series (Vortex Flowmeter)는 유체의 흐름에 삼각주등과 같은 장애물을 설치하여 발생되는 소용돌이 및 와류 발생수를 직접 주파수로 감지하고 감지된 주파수는 유속에 비례하는 특성을 가지고 있으므로 이를 가지고 유량으로 환산하는 와류식 유량계입니다.
LUGB Series 볼텍스 유량계는 스팀, 기체, 저점도 액체의 유량을 고정도로 측정할 수 있으며 넓은 유량범위 및 온도범위에서도 유량을 검출할 수 있습니다. 또한 압력손실이 적고 가동부분이 없음으로 고장율이 적으며 석유가스, 발전소, 제약 및 펄프 등의 다양한 산업현장에 적용이 가능합니다.

- 스팀, 기체, 액체의 유량을 고농도로 측정 가능
- 넓은 유량범위, 온도범위에서 고정도로 유량 검출
- 압력손실이 적음으로 어너지 절약형 유량계로 사용

■ LUGB Series (Vortex Flowmeter)

· 측정대상 : Gas / Liquid / Steam
· Primary Measured Value : Flow Rate
· Secondary Measured Value : Volume Flow (Pressure and Temperature is available)
· 유체온도 : -20~+100℃ / -20~+250℃ / -20~+350℃
· 주변온도 : -10~+50℃
· 압력범위 :
- DN 200~300 : PN10
- DN 100~200 : PN16
- DN 15~80 : PN25
· 동작압력 : 1bar / 14.5psig
· 정확성 : Liquid : ±1.0% of rate / Gas and Steam : ±1.5 of rate
· 몸체 재질 : SS304 / SS316
· 컨버터 재질 : Polyurethane coated die-cast aluminum
· 공급전원 : 24V DC
· 출력신호 : 4-20mA / Pulse Output

■ 제품특징

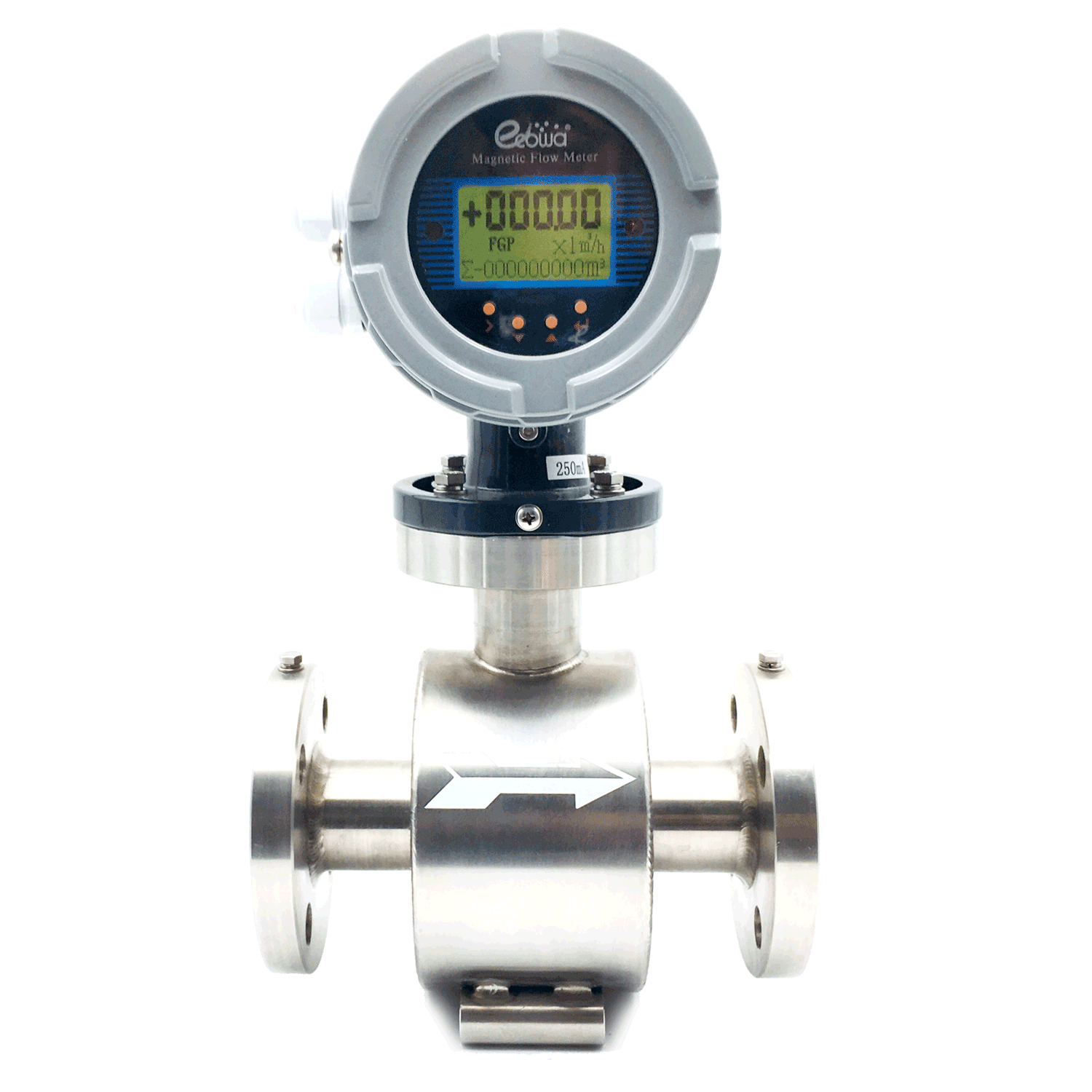

HMG-Series 전자유량계는 패러데이(Faraday)의 전자유도의 법칙을 응용한 유량계로서 유체에 약간의 도전성이 있으면 온도, 압력, 밀도, 점성도 등의 영향을 받지 않고 체적유량을 측정할 수 있습니다.
화학물질에 내구성이 강한 PFA 또는 PTFE라이너 재질을 사용하여 고유의 소량 전도성을 가진 모든 유체 및 슬러리의 흐름을 측정하는데 이상적인 제품입니다.
본 유량계는 정밀하게 측정이 가능하며 압력 강하가 전혀 없는 구조이며, 어떠한 이동성 혹은 돌출제품을 포함하지 않고 마모가 없으며, 유지 보수가 쉽고 간단하여 각종 산업 현장에 널리 사용되고 있습니다.
HMG-Seires 전자유량계는 화학, 약품, 화장품 산업, 지방의 상하수도 또는 폐수 처리시설 및 식품, 제지 산업에 선호 및 많이 사용하는 범용 유량계입니다.

- 높은정확도와 넓은 유량범위 측정 가능
- 기계적 가동부가 없어 고장률이 낮음
- SS304, SS316 등 폭넓은 재질 선정 가능
- 유체의 양방향 측정 가능
- 하수, 폐수 뿐만 아니라 약품, 부식성 유체의 유량측정 가능
- 빈관감지 및 에러코드 등으로 자가 진단 가능

■ HMG Series (Electromagnetic Flowmeter)

· 측정방식 : 전자식
· 제품구조 : 일체형 또는 분리형
· 디스플레이 : LCD with Backlight
· 자가진단기능 : 빈관알람기능 및 에러메세지, 자동영점교정기능
· 유체방향 : 양방향 측정가능 (Positive, Negative)
· 측정유속 : 0.3 ～ 10 m/sec
· 반복성 : ± 0.1 %
· 정확성 : ±0.5% of Full Scale (±0.2% Option)
· 출력신호 : 4-20mA DC, Pulse, RS485 (Option)
· 사용온도 : -20 ~ +60℃
· 공급전원 : AC 100 ~ 240V 또는 DC 24V
· 소비전력 : ≤ 20W
· 유체온도 : Hard rubber : -20～+60°C, PTFE : -20～+120°C
· 보호등급 : IP67 (IP68 Option)
· 프로세스 커넥션 : DIN, ANSI, KS Flange
· Body 재질 : CS, SS304, SS316
· Electrode 재질 : SS316L, Titanium, Tantalum, Hastelloy Alloy-C, Platinum-Iridium
